离心式空压机余热回收原理

　　1）离心式空压机工作原理分析

　　离心式空气压缩机是由叶轮带动气体做高速旋转,使气体产生离心力,由于气体在叶轮里的扩压流动,从而使气体通过叶轮后的流速和压力得到提高,连续地生产出压缩空气。离心空压机主要由转子和定子两大部分组成,转子包括叶轮和轴。叶轮上有叶片,此外还有平衡盘和轴封的一部分,定子的主体是机壳(气缸),定子上还安排有扩压器、弯道、回流器、进气管、排气管及部分轴封等。离心压缩机的工作原理为,当叶轮高速旋转时气体随着旋转,在离心力作用下,气体被甩到后面的扩压器中去,而在叶轮处形成真空地带,这时外界的新鲜气体进入叶轮。叶轮不断旋转,气体不断地吸入并甩出,从而保持了气体的连续流动。离心式空压机依靠动能的变化来提高气体的压力。当带叶片的转子即工作轮转动时,叶片带动气体转动,把功传递给气体,使气体获得动能。进入定子部分后,因定子的扩亚作用速度能量压头转换成所需的压力,速度降低,压力升高,同时利用定子部分的导向作用进入下一级叶轮继续升压,最后由蜗壳排出。对于每一台压缩机,为了达到设计需要压力,每台压缩机都设有不同数量的级数和段数,甚至有几个缸体组成。

　　2)离心式空压机余热回收流程

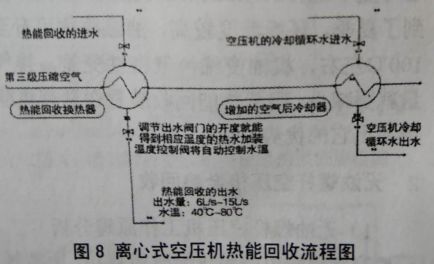

　　离心机一般经过三级压缩,一二级压缩空气由于受到出口温度和压力的影响,不宜进行余热回收,一般对第三级压缩空气进行余热回收机组,需要增加一个空气后冷却器,如图8所示,在用热端不需要用热的时候,对压缩空气进行冷却,不影响系统的运行。
