12KV高电压离心空压机热回收技术报告

来源: | 作者:市场部 | 发布时间: 315天前 | 207 次浏览 | 分享到:



  一、前言

  在全球能源需求持续增长而实际供应相对不断下降的严峻形势下,节能减排已势在必行。空压机组作为工厂通用设备,通常占工厂总能耗的25~35%,而在空压机压缩过程中,有近85%的能耗会转化为压缩热,这些热量大大有可为产生利润办法,大程节能推出新系列余热回收产品可以实现这些压缩热的再利用。

  尤其是离心机余热回收节能智能系统,为广大客户带来巨大经济的效益,同时推进节能环保事业,减煤减碳排放,为绿色环境舒适生活作出保护,大程节能科技专业为热回收经验设计多年,项目工程超过100+案例成熟产品。


  二、余热回收原理:

  空压机余热回收系统采用壳管式换热器换热,壳管式换热器是当今世界的主流换热产品,所有水冷式螺杆空压机、活塞机、离心机和水冷式中央空调都采用壳管式换热器,我司采用不锈钢壳管式换热器,因此其耐压、耐温、耐腐蚀等特点,保证了设备的品质。

  通过水泵将循环水箱内的自来水输送至两台余热回收设备,能过空压机的第三级空气与凉水换热成设定温度的热水,输送至盘管回循环水箱;热水为循环加热式,通过余热回收设备热水出口的温度仪表传输信号;每台设备独立控制,整体采用PLC集中控制。

  由此完成了离心空压机一、二、三级热气的热量回收,水温由10~20℃直热升高到50~60℃。我司的热水机相当于2套冷却塔系统,系统为增加可靠和安全性,冷却水增加旁通系统,当水温高于48℃(此时可能后端用水量减少),冷却水部分进入原有系统,进行分流,因此即使热水机停机不换热也没关系,因为冷却水塔能满足冷却的要求,冷却水塔的风机和水泵可以增加变频控制,可节约大量电费。


  三、计算可利用热量:



空压机电机额定功率

数量

合计功率

废热可回收效率

空压机加载率

可回收的总负荷

kw/h

kw/h

%

%

KW/h

570

1

570

30%

100%

171

680

1

680

30%

100%

204

合计


1250



375



  计算如下:

  每小时内空压机可回收的热量为:

  Q=P×n1×n2×n3 =1250×30%×100%=375kw/H2台设备每小时合计回收功率:375kw

  查阅单位换算表可知,1kw/H=860kcal,则2台离心机每小时可供热量为:

  Q1=375kw×860kcal/kw=322500kcal

  每天可供热量为:

  Q2=Q1×24H=322500kcal×24H =7740000kcal

  回收的热量可产生70℃热水水量测算(进水温度按照20℃):

  每小时可产生60℃的热水量为(Q为可回收热量,C为水的比热容取1kg.℃/kcal,△T为温差这里取50):

  M=Q/(C*△T)

  =322500÷1000kg÷(70-20)=6.45吨

  每天24小时运行可产热水为:

  T=6.45吨/小时×24h =154吨


  四、离心空压机热回收优点:

  (1)空压机余热再利用装置占地面积小,不需专人看管,安全方便,既绿色环保又节能减排。

  (2)全自动控制系统,无需人为操作,控制系统会根据温度、水位的情况做出判断,自行向余热回收机内注水,自行决定回收热量方式以及空压机的冷却方式。

  (3)提高空压机的使用寿命,空压机工作温度的降低,减少了机器的故障,延长了设备的使用寿命,降低了维修成本,增大了空压机润滑油、油滤、油气分离器更换时限,相应延长了设备的使用期限。

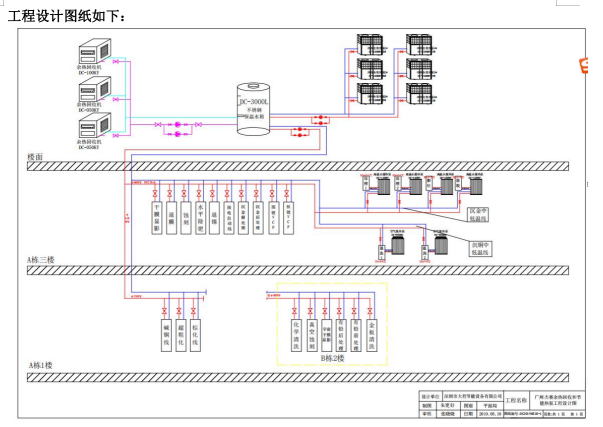

  伍、大程节能设计离心机热回收应用工程图:

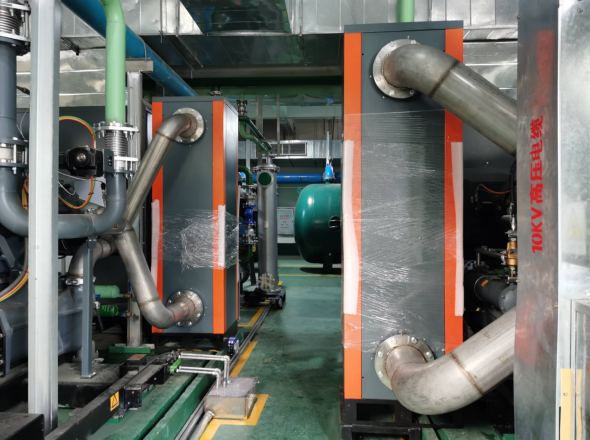

  六、大程节能热回收工程案例:

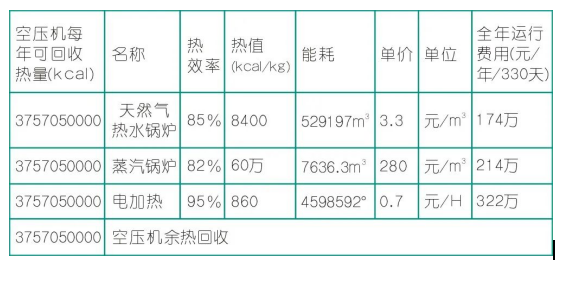

  七、节能效益分析:

  以2台375KW离心空压机热回收为例,每年节约能耗约3575050000kcal,相当于每年节省了7636吨蒸汽、或529197立方天然气、或4598592kwh电量、或1192吨标准煤,则可为企业减少CO2排放约3098吨,每年可为企业节省电加热费约300+万元。
