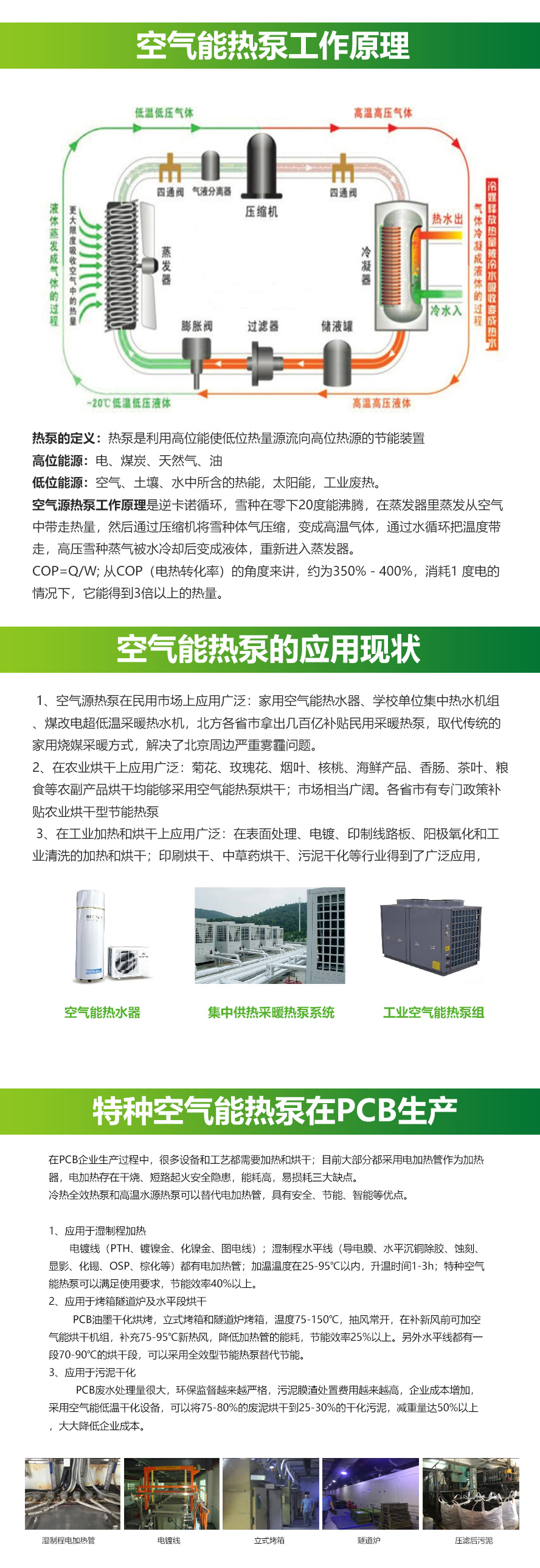

空气能热泵工作原理

热泵的定义：热泵是利用高位能使低位热量源流向高位热源的节能装置

高位能源：电、煤炭、天然气、油

低位能源：空气、土壤、水中所含的热能，太阳能，工业废热。

空气源热泵工作原理是逆卡诺循环，雪种在零下20度能沸腾，在蒸发器里蒸发从空气中带走热量，然后通过压缩机将雪种体气压缩，变成高温气体，通过水循环把温度带走，高压雪种蒸气被水冷却后变成液体，重新进入蒸发器。

COP=Q/W; 从COP（电热转化率）的角度来讲，约为350%－400%，消耗1 度电的情况下，它能得到3倍以上的热量。

空气能热泵的应用现状

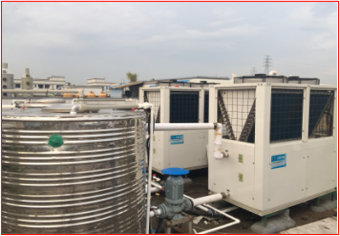

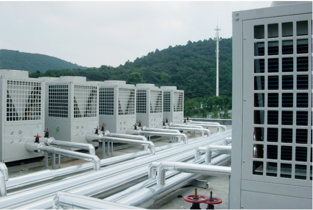

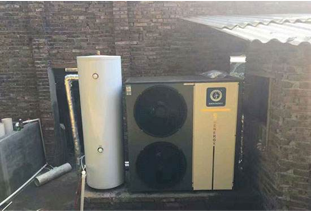

1、空气源热泵在民用市场上应用广泛：家用空气能热水器、学校单位集中热水机组、煤改电超低温采暖热水机，北方各省市拿出几百亿补贴民用采暖热泵，取代传统的家用烧媒采暖方式，解决了北京周边严重雾霾问题。

2、在农业烘干上应用广泛：菊花、玫瑰花、烟叶、核桃、海鲜产品、香肠、茶叶、粮食等农副产品烘干均能够采用空气能热泵烘干；市场相当广阔。各省市有专门政策补贴农业烘干型节能热泵

3、在工业加热和烘干上应用广泛：在表面处理、电镀、印制线路板、阳极氧化和工业清洗的加热和烘干；印刷烘干、中草药烘干、污泥干化等行业得到了广泛应用，

特种空气能热泵在PCB生产过程中的应用

在PCB企业生产过程中，很多设备和工艺都需要加热和烘干；目前大部分都采用电加热管作为加热器，电加热存在干烧、短路起火安全隐患，能耗高，易损耗三大缺点。

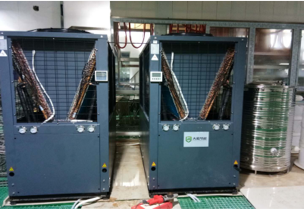

冷热全效热泵和高温水源热泵可以替代电加热管，具有安全、节能、智能等优点。

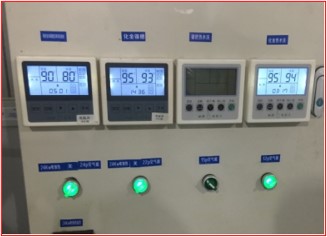

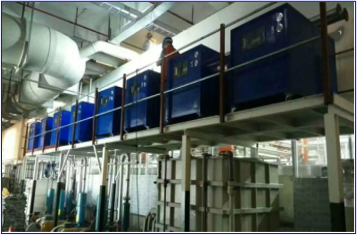

1、应用于湿制程加热

       电镀线（PTH、镀镍金、化镍金、图电线）；湿制程水平线（导电膜、水平沉铜除胶、蚀刻、显影、化锡、OSP、棕化等）都有电加热管；加温温度在25-95℃以内，升温时间1-3h；特种空气能热泵可以满足使用要求，节能效率40%以上。

2、应用于烤箱隧道炉及水平段烘干

        PCB油墨干化烘烤，立式烤箱和隧道炉烤箱，温度75-150℃，抽风常开，在补新风前可加空气能烘干机组，补充75-95℃新热风，降低加热管的能耗，节能效率25%以上。另外水平线都有一段70-90℃的烘干段，可以采用全效型节能热泵替代节能。

3、应用于污泥干化

         PCB废水处理量很大，环保监督越来越严格，污泥膜渣处置费用越来越高，企业成本增加，采用空气能低温干化设备，可以将75-80%的废泥烘干到25-30%的干化污泥，减重量达50%以上，大大降低企业成本。

 专利技术2：高温热泵节能技术

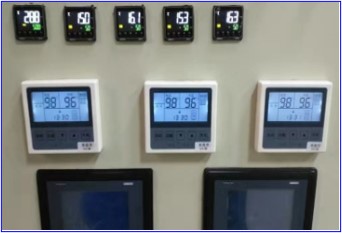

一、空气能复叠式高温热泵简介

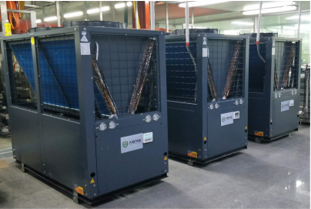

    复叠式高温热泵是利用逆卡诺循环原理，采用两级压缩方式，重构热泵控制系统，能够达到高温99℃；在工作常态下，具有能效比高、寿命长、升温快的特点，与传统电加热管相比，节能效率35%以上。高温空气能热泵主要应用于五金电镀、PCB企业、氧化、汽车等行业的高温加热需求。

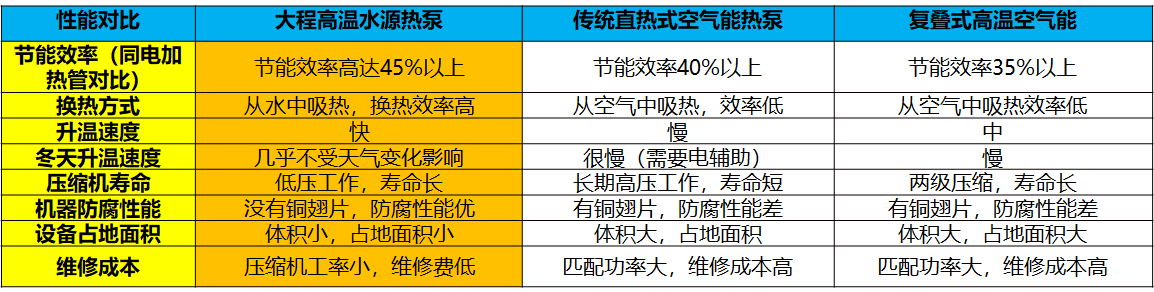

二、高温水源热泵简介

    75-95℃高温加热段，可用通过高温水源热泵，以余热回收来的中温热水为热源，通过复配高温冷媒工质传热，压缩机做功，可以将槽液升温到80-99℃，高温水源热泵完全可替代电加热管；节能效率40%以上。

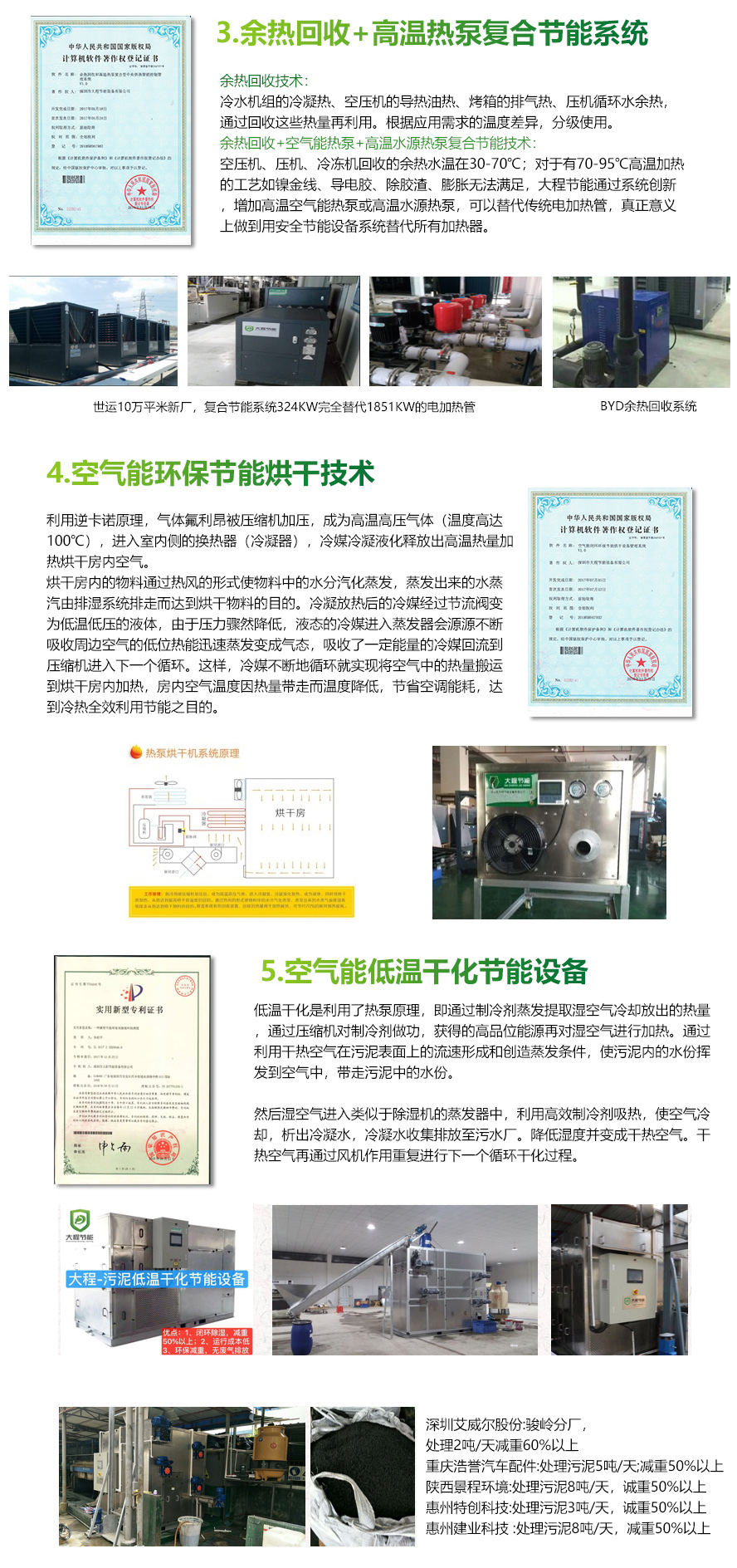

一、余热回收技术：

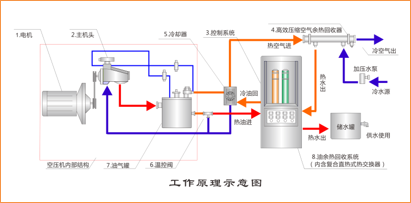

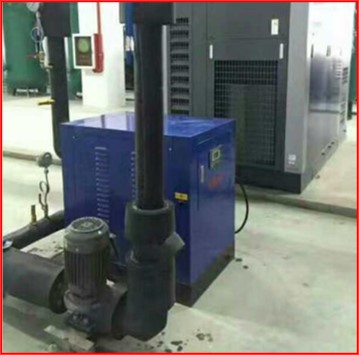

冷水机组的冷凝热、空压机的导热油热、烤箱的排气热、压机循环水余热，通过回收这些热量再利用。根据应用需求的温度差异，分级使用。

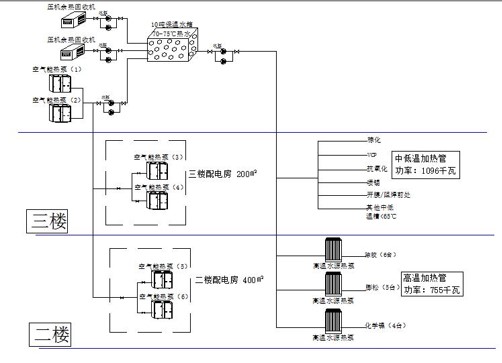

二、余热回收+空气能热泵+高温水源热泵复合节能技术：

空压机、压机、冷冻机回收的余热水温在30-70℃；对于有70-95℃高温加热的工艺如镍金线、导电胶、除胶渣、膨胀无法满足，大程节能通过系统创新，增加高温空气能热泵或高温水源热泵，可以替代传统电加热管，真正意义上做到用安全节能设备系统替代所有加热器

BYD余热回收系统

专利技术4：空气能环保节能烘干技术

利用逆卡诺原理，气体氟利昂被压缩机加压，成为高温高压气体（温度高达100℃），进入室内侧的换热器（冷凝器），冷媒冷凝液化释放出高温热量加热烘干房内空气。烘干房内的物料通过热风的形式使物料中的水分汽化蒸发，蒸发出来的水蒸汽由排湿系统排走而达到烘干物料的目的。冷凝放热后的冷媒经过节流阀变为低温低压的液体，由于压力骤然降低，液态的冷媒进入蒸发器会源源不断吸收周边空气的低位热能迅速蒸发变成气态，吸收了一定能量的冷媒回流到压缩机，进入下一个循环。这样，冷媒不断地循环就实现将空气中的热量搬运到烘干房内加热，房内空气温度因热量带走而温度降低，节省空调能耗，达到冷热全效利用节能之目的。

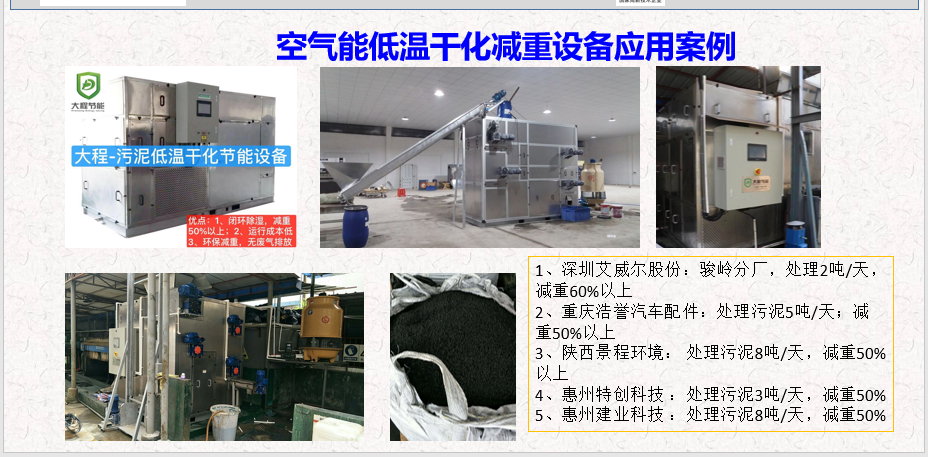

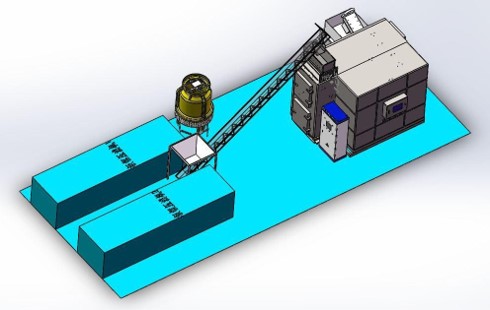

专利技术5：空气能低温干化节能设备

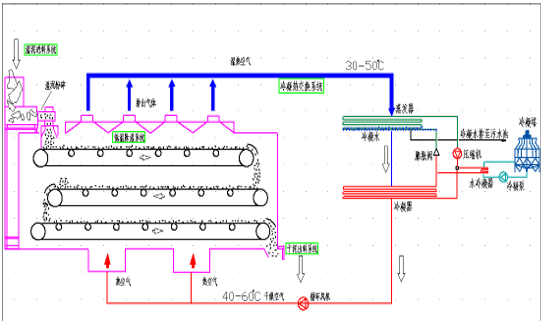

低温干化技术理论

低温干化是利用了热泵原理，即通过制冷剂蒸发提取湿空气冷却放出的热量，通过压缩机对制冷剂做功，获得的高品位能源再对湿空气进行加热。通过利用干热空气在污泥表面上的流速形成和创造蒸发条件，使污泥内的水份挥发到空气中，带走污泥中的水份。然后湿空气进入类似于除湿机的蒸发器中，利用高效制冷剂吸热，使空气冷却，析出冷凝水，冷凝水收集排放至污水厂。降低湿度并变成干热空气。干热空气再通过风机作用重复进行下一个循环干化过程。

‍

二、施工标准

《建筑给水排水设计规范》GB50015—200

《管道及设备保温》98R419 2002

《室内热力管通吊架》05R417-1 2005

《通风与空调工程施工及验收规范》GB50243-2002

三、工程周期

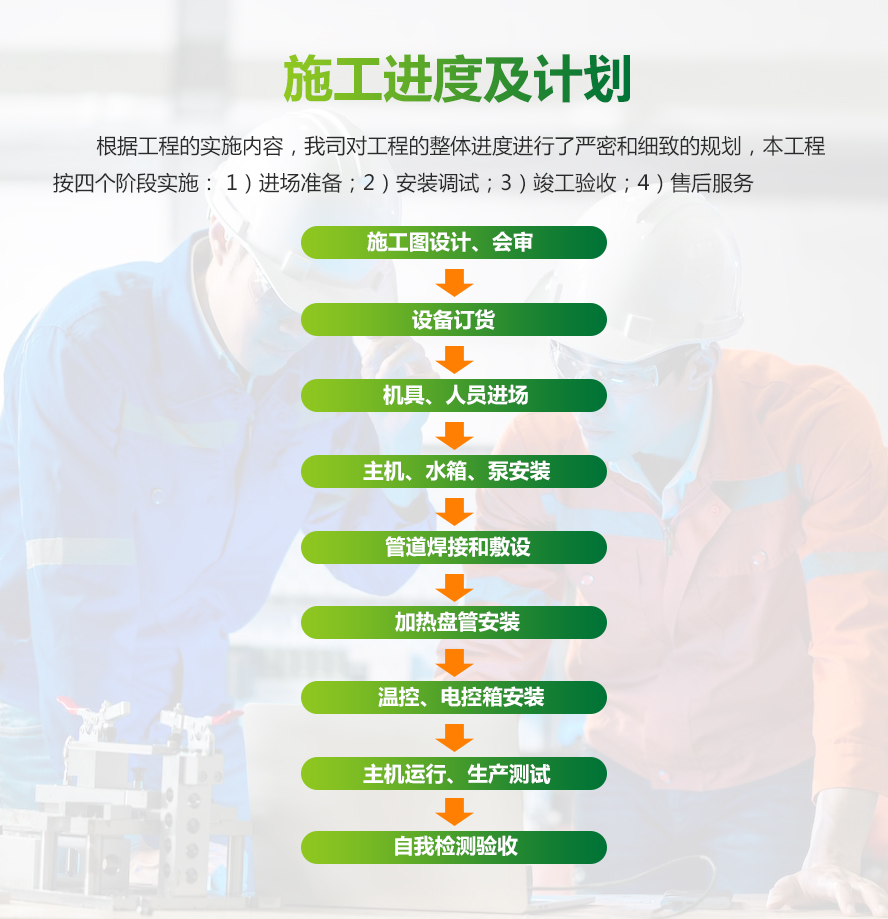

施工进度及计划

根据工程的实施内容，我司对工程的整体进度进行了严密和细致的规划，本工程按四个阶段实施： 1）进场准备；2）安装调试；3）竣工验收；4）售后服务

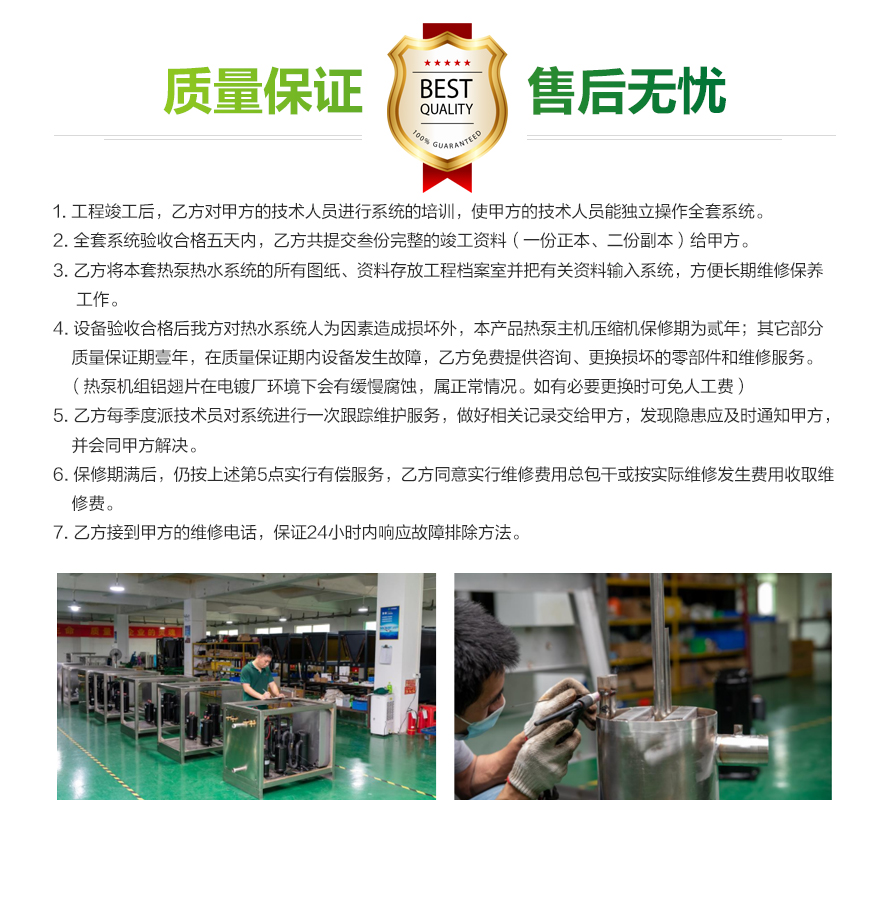

1. 工程竣工后，乙方对甲方的技术人员进行系统的培训，使甲方的技术人员能独立操作全套系统。

2、全套系统验收合格五天内，乙方共提交叁份完整的竣工资料（一份正本、二份副本）给甲方。

3、乙方将本套热泵热水系统的所有图纸、资料存放工程档案室并把有关资料输入系统，方便长期维修保养工作。

4、设备验收合格后我方对热水系统人为因素造成损坏外，本产品热泵主机压缩机保修期为贰年；其它部分质量保证期壹年，在质量保证期内设备发生故障，乙方免费提供咨询、更换损坏的零部件和维修服务。（热泵机组铝翅片在电镀厂环境下会有缓慢腐蚀，属正常情况。如有必要更换时可免人工费）

5、乙方每季度派技术员对系统进行一次跟踪维护服务，做好相关记录交给甲方，发现隐患应及时通知甲方，并会同甲方解决。

6、保修期满后，仍按上述第5点实行有偿服务，乙方同意实行维修费用总包干或按实际维修发生费用收取维修费。

7、乙方接到甲方的维修电话，保证24小时内响应故障排除方法。

服务电话：18024305590
